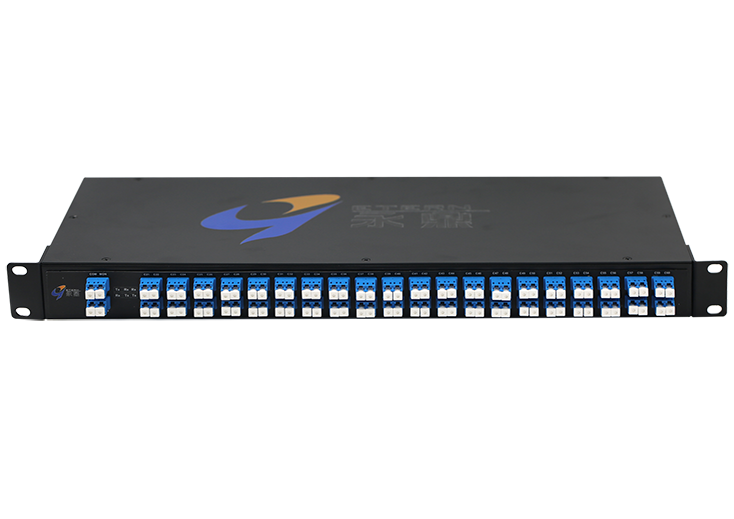

40CH DWDM Mux&Demux

永鼎光电子的DWDM（密集波分复用）MUX/DEMUX（多路复用器/解复用器）是一种多通道DWDM设备，为ITU信道间隔应用而设计。它基于薄膜滤波器（TFF）技术，工作在100GHz或200GHz或50GHz信道间隔的ITU网格DWDM波长为1526nm至1565nm。

产品特性

创造性的TFF核心能力，以实现可靠的性能

多达32个通道的DWDM，设计灵活

符合Telcordia GR-1209和GR-1221标准

工作温度为-10~70℃或定制

应用

规格参数

永鼎光电子提供一系列定制的DWDM MUX/DEMUX设备，包装在金属LGX箱内，或19英寸1U机架安装，以满足对端口配置（2至18通道，可提供1310nm/升级/监测端口）、工作波长、包装类型、光纤类型、光纤长度、输入连接器和输出连接器的不同要求。

Parameter	Value
Center Wavelength	C21~C60
Channel Spacing	100GHz
Channel Passband	±0.11nm
1310 Port Passband	1260~1360
Insertion Loss, Per Channel	≤5.0dB
Insertion Loss, 1310 Port	≤1.0dB
Insertion Loss @ 1% Mon	≤24dB
Adjacent Channel Isolation	≥30dB
Non-adjacent Channel Isolation	≥40dB
Passband Ripple	≤0.5dB
Directivity	≥50dB
Return Loss	≥45dB
PDL	≤0.5dB
PMD	≤0.5ps
Power Handling	≤500mW
Operating Temperature	-10 to 70
Storage Temperature	-40 to 85
Dimensions	44mmx481.8mmx261.2mm
